ブリードオフ・高精度フィルタBPU/Wシリーズ

BPUシリーズ電動機・ポンプが付属していないオイル濾過装置です。
機械システム内の圧力を利用したブリードオフ回路において、オイル全量の一部を濾過します。
濾過対象となるシステム油量に応じ機種選定を行います。

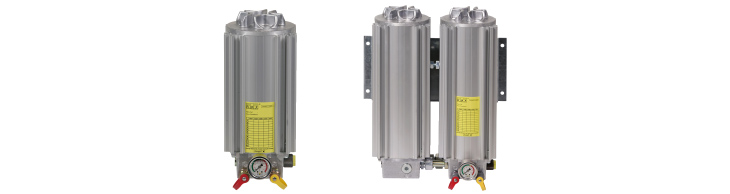

BPUシリーズ

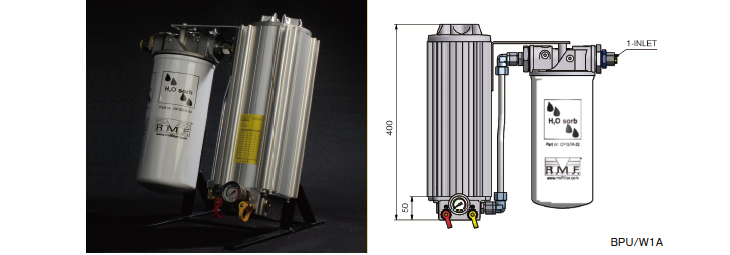

BPU/Wシリーズ水分吸収フィルタ搭載型
BPU シリーズに水分吸収フィルタ(H2Osorb)を追加搭載したユニットです。精密フィルトレーションに加えオイル中の水分除去の要求にお応えします。

BPU/Wシリーズ

主な仕様

仕様表印刷データダウンロード

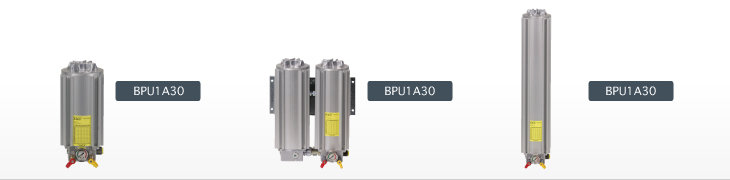

モデル BPU1A30… BPU2A30… BPU1B30…
対象タンク容量 約. 750 l 約. 1,500 l
濾過流量 2.1 l/min 4.2 l/min
ハウジング数 1(A) 2(A) 1(B)
ハウジング材質 アルミニウム
ハウジングシール材質 ニトリルゴム(フッ素ゴムはオプション)
ハウジング耐圧 2Mpa (ハウジング内のリリーフ圧 0.62Mpa:背圧0Mpa)
流量制御弁の範囲 1.2 - 42Mpa
エレメント数
(300mmの場合)
1 2
使用最高温度 80 °C
差圧指示計 圧力ゲージ グリセリン封入式(オプション/電気式接点付圧力計)
接続口径(IN 側) G1/4” BSP メス
推奨ホース(IN 側) 3/8"
接続口径(OUT 側) G1/2” BSP メス
推奨ホース(OUT 側) 3/8"
外形寸法 h×w×d (mm) 400×131×160 400×280×160 710×131×160
必要な上部空き高さ 400 mm 700 mm
パーティクルカウンタ接続 イン側・アウト側(M16×2) 汚染度測定ポイント(フィルタ手前)
重 量 6.0 kg 13.0 kg 10.0 kg
ブラケット(オプション)
重 量
0.5 kg 含む

機械・車両への搭載が容易なシンプル構造

オイルクオリテイセンサー油圧システムやトランスミッションを搭載した工作機械・各種特殊機械、建設機械、特装車両などへの搭載が容易です。専用ブランケットでハウジングを固定し、インレット、アウトレットのホースを接続するだけです。

標準装備

イントレット:圧力補償流量制御弁内蔵(メインシステムから分岐されるオイルの量は常に一定に確保されることになり、メインシステムの動作に影響しません。)
ハウジング本体:リリーフバルブ内蔵(クラッキング圧0.62Mpa)
