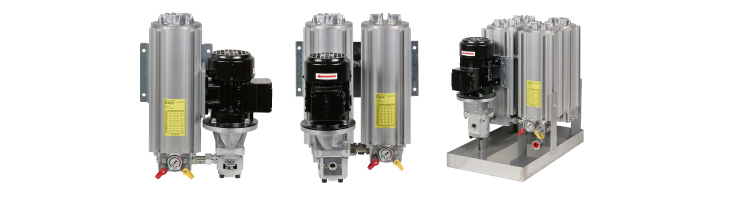

電動機・ポンプなどが一体のユニットになったオイルタンクへの後付けが容易にできるオイル濾過装置です。
濾過対象となるオイルタンクやシステム油量に応じ機種選定を行います。

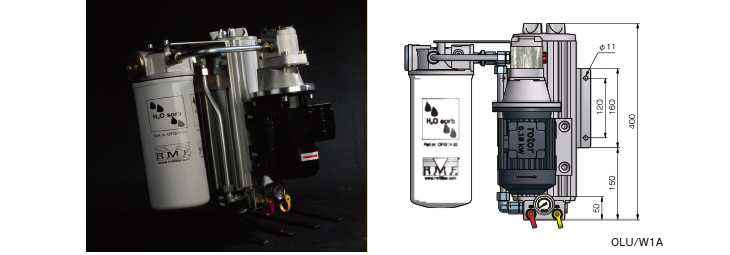

水分吸収フィルタ搭載型
ＯＬＵシリーズに水分吸収フィルタ（H2O sorb）を追加搭載したユニットです。精密フィルトレーションに加えオイル中の水分除去の要求にお応えします。
主な仕様
- OLU1A30…
OLUW1A30… - OLU2A30…
OLUW2A30… - OLU1B30…
OLUW1B30… - OLU2B30…
OLUW2B30… - OLU4A30…
OLUW4A30… - OLU4B30…
OLUW4B30…
| モデル | OLU1A30… / OLUW1A30… |
|---|---|
| 対象タンク容量 | ±1,3501 |
| 濾過流量 | 2.1 l/min |
| ハウジング数 | 1（A） |
| ハウジング材質 | アルミニウム（ANODISE／陽極酸化処理） |
| ハウジングシール材質 | ニトリルゴム（フッ素ゴムはオプション） |
| ハウジング耐圧 | 2Mpa （ハウジング内のリリーフ圧 0.62Mpa：背圧0Mpa） |
| エレメント数 （300mmの場合） |
1 |
| エレメントの長さ | 標準：300mm（ロングハウジングBシリーズには、600mmのエレメントもご利用頂けます。） |
| 使用最高温度 | 80 °C |
| 差圧指示計 | 圧力ゲージ グリセリン封入式（オプション／電気式接点付圧力計） |
| 接続口径（IN 側） | G3/8” BSP メス |
| 接続口径（OUT 側） | G1/2” BSP メス |
| 推奨ホース（IN 側） | 1/2" |
| 推奨ホース（OUT 側） | 1/2" |
| 外形寸法 h×w×d (mm) | 420×335×190 |
| 必要な上部空き高さ | 400 mm |
| ポンプタイプ | 油圧ギアポンプ（オプション／スクリューポンプなど選択可能） |
| モーター供給電源 | 110V or 200V（オプション／24V?選択可能） |
| パーティクルカウンタ接続 | イン側・アウト側（M16×2） 汚染度測定ポイント（フィルタ手前） |
| 重 量 | 14.0 kg |
| モデル | OLU2A30… / OLUW2A30… |
|---|---|
| 対象タンク容量 | ±2,7001 |
| 濾過流量 | 4.2 l/min |
| ハウジング数 | 2（A） |
| ハウジング材質 | アルミニウム（ANODISE／陽極酸化処理） |
| ハウジングシール材質 | ニトリルゴム（フッ素ゴムはオプション） |
| ハウジング耐圧 | 2Mpa （ハウジング内のリリーフ圧 0.62Mpa：背圧0Mpa） |
| エレメント数 （300mmの場合） |
2 |
| エレメントの長さ | 標準：300mm（ロングハウジングBシリーズには、600mmのエレメントもご利用頂けます。） |
| 使用最高温度 | 80 °C |
| 差圧指示計 | 圧力ゲージ グリセリン封入式（オプション／電気式接点付圧力計） |
| 接続口径（IN 側） | G1/2” BSP メス |
| 接続口径（OUT 側） | G1/2” BSP メス |
| 推奨ホース（IN 側） | 1/2" |
| 推奨ホース（OUT 側） | 1/2" |
| 外形寸法 h×w×d (mm) | 420×340×325 |
| 必要な上部空き高さ | 400 mm |
| ポンプタイプ | 油圧ギアポンプ（オプション／スクリューポンプなど選択可能） |
| モーター供給電源 | 110V or 200V（オプション／24V?選択可能） |
| パーティクルカウンタ接続 | イン側・アウト側（M16×2） 汚染度測定ポイント（フィルタ手前） |
| 重 量 | 21.0 kg |
| モデル | OLU1B30… / OLUW1B30… |
|---|---|
| 対象タンク容量 | ±2,7001 |
| 濾過流量 | 4.2 l/min |
| ハウジング数 | 1（B） |
| ハウジング材質 | アルミニウム（ANODISE／陽極酸化処理） |
| ハウジングシール材質 | ニトリルゴム（フッ素ゴムはオプション） |
| ハウジング耐圧 | 2Mpa （ハウジング内のリリーフ圧 0.62Mpa：背圧0Mpa） |
| エレメント数 （300mmの場合） |
2 |
| エレメントの長さ | 標準：300mm（ロングハウジングBシリーズには、600mmのエレメントもご利用頂けます。） |
| 使用最高温度 | 80 °C |
| 差圧指示計 | 圧力ゲージ グリセリン封入式（オプション／電気式接点付圧力計） |
| 接続口径（IN 側） | G1/2” BSP メス |
| 接続口径（OUT 側） | G1/2” BSP メス |
| 推奨ホース（IN 側） | 1/2" |
| 推奨ホース（OUT 側） | 1/2" |
| 外形寸法 h×w×d (mm) | 730×335×190 |
| 必要な上部空き高さ | 700 mm |
| ポンプタイプ | 油圧ギアポンプ（オプション／スクリューポンプなど選択可能） |
| モーター供給電源 | 110V or 200V（オプション／24V?選択可能） |
| パーティクルカウンタ接続 | イン側・アウト側（M16×2） 汚染度測定ポイント（フィルタ手前） |
| 重 量 | 18.0 kg |
| モデル | OLU2B30… / OLUW2B30… |
|---|---|
| 対象タンク容量 | ±5,4001 |
| 濾過流量 | 8.4 l/min |
| ハウジング数 | 2（B） |
| ハウジング材質 | アルミニウム（ANODISE／陽極酸化処理） |
| ハウジングシール材質 | ニトリルゴム（フッ素ゴムはオプション） |
| ハウジング耐圧 | 2Mpa （ハウジング内のリリーフ圧 0.62Mpa：背圧0Mpa） |
| エレメント数 （300mmの場合） |
4 |
| エレメントの長さ | 標準：300mm（ロングハウジングBシリーズには、600mmのエレメントもご利用頂けます。） |
| 使用最高温度 | 80 °C |
| 差圧指示計 | 圧力ゲージ グリセリン封入式（オプション／電気式接点付圧力計） |
| 接続口径（IN 側） | G1/2” BSP メス |
| 接続口径（OUT 側） | G1/2” BSP メス |
| 推奨ホース（IN 側） | 1/2" |
| 推奨ホース（OUT 側） | 1/2" |
| 外形寸法 h×w×d (mm) | 730×340×325 |
| 必要な上部空き高さ | 700 mm |
| ポンプタイプ | 油圧ギアポンプ（オプション／スクリューポンプなど選択可能） |
| モーター供給電源 | 110V or 200V（オプション／24V?選択可能） |
| パーティクルカウンタ接続 | イン側・アウト側（M16×2） 汚染度測定ポイント（フィルタ手前） |
| 重 量 | 30.0 kg |
| モデル | OLU4A30… / OLUW4A30… |
|---|---|
| 対象タンク容量 | ±5,4001 |
| 濾過流量 | 8.4 l/min |
| ハウジング数 | 4（A or B） |
| ハウジング材質 | アルミニウム（ANODISE／陽極酸化処理） |
| ハウジングシール材質 | ニトリルゴム（フッ素ゴムはオプション） |
| ハウジング耐圧 | 2Mpa （ハウジング内のリリーフ圧 0.62Mpa：背圧0Mpa） |
| エレメント数 （300mmの場合） |
4 |
| エレメントの長さ | 標準：300mm（ロングハウジングBシリーズには、600mmのエレメントもご利用頂けます。） |
| 使用最高温度 | 80 °C |
| 差圧指示計 | 圧力ゲージ グリセリン封入式（オプション／電気式接点付圧力計） |
| 接続口径（IN 側） | G1/2” BSP メス |
| 接続口径（OUT 側） | EW 18L - 3/4" |
| 推奨ホース（IN 側） | 1/2" |
| 推奨ホース（OUT 側） | 3/4" or 1"（ホース3m以上） |
| 外形寸法 h×w×d (mm) | 530×340×500 |
| 必要な上部空き高さ | 400 mm |
| ポンプタイプ | 油圧ギアポンプ（オプション／スクリューポンプなど選択可能） |
| モーター供給電源 | 110V or 200V（オプション／24V?選択可能） |
| パーティクルカウンタ接続 | イン側・アウト側（M16×2） 汚染度測定ポイント（フィルタ手前） |
| 重 量 | 39.0 kg |
| モデル | OLU4B30… / OLUW4B30… |
|---|---|
| 対象タンク容量 | ±10,8001 |
| 濾過流量 | 16.8 l/min |
| ハウジング数 | 4（A or B） |
| ハウジング材質 | アルミニウム（ANODISE／陽極酸化処理） |
| ハウジングシール材質 | ニトリルゴム（フッ素ゴムはオプション） |
| ハウジング耐圧 | 2Mpa （ハウジング内のリリーフ圧 0.62Mpa：背圧0Mpa） |
| エレメント数 （300mmの場合） |
8 |
| エレメントの長さ | 標準：300mm（ロングハウジングBシリーズには、600mmのエレメントもご利用頂けます。） |
| 使用最高温度 | 80 °C |
| 差圧指示計 | 圧力ゲージ グリセリン封入式（オプション／電気式接点付圧力計） |
| 接続口径（IN 側） | G3/4” BSP メス |
| 接続口径（OUT 側） | EW 18L - 3/4" |
| 推奨ホース（IN 側） | 3/4" |
| 推奨ホース（OUT 側） | 3/4" or 1"（ホース3m以上） |
| 外形寸法 h×w×d (mm) | 830×350×500 |
| 必要な上部空き高さ | 700 mm |
| ポンプタイプ | 油圧ギアポンプ（オプション／スクリューポンプなど選択可能） |
| モーター供給電源 | 110V or 200V（オプション／24V?選択可能） |
| パーティクルカウンタ接続 | イン側・アウト側（M16×2） 汚染度測定ポイント（フィルタ手前） |
| 重 量 | 61.0 kg |

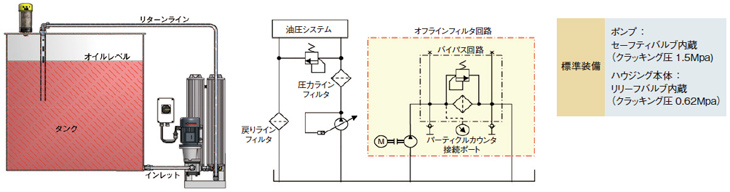

オイルタンクに簡単設置、タンク油量から製品を確定。
